creo3.0做曲面时如何隐藏实体

时间:2018-04-13 17:52 来源:网络


creo3.0曲面隐藏之后又自动显示出来了
网友siming3621说:零件中,进入图层,把曲面图层隐藏 ,点击右键,“保存当前图层状态”,保存文件即可。

creo 里面 如何 移动 复制 曲面和实体
网友hhhss说:你要怎么移动,复制 查看原帖>>

creo 2.0中实体隐藏不了
网友gtbyp说:你可以新建个层,然后用这个层去管理实体几何,注意需要在右下角的过滤器选择实体几何 详细看我的sina微薄图片

PROE3.0用曲面实体化去材料后无法打通孔
网友cviyg565upd说:把曲面隐藏之后有个“保存状态”,保存一下,你下次打开,就不会有了

在proe5.0零件图中,如何隐藏实体,
网友yabhv说:  在proe5.0零件图中,隐藏实体方法如下:  1、在特征隐藏选中特征后,右键隐藏,  2、整个隐藏,把模型树“在此插入”横杠往下拖就能看见了。  3、如果是用层隐藏,将模型树切换到层,隐藏层会显示灰色,选中右键。  Proe5.0是一款在业界享有极高声誉的全方位产品设计软件。它广泛应用于汽车、航天航空、电子、模具、玩具、工业设计和机械制造等行业。

PROE5.0怎么把实体曲面镜像后不保留原曲面,请大侠指教。
网友teszpc说:在4.0里,我的做法是在 应用程序->继承->曲面->转换->镜像,无复制。 望帮到你

proe 拔模角度限制怎么解除?做一个曲面,需要拔模45°。
网友zl1951说:限制无法删除,这是默认的。如需拔模30度以上,可用加胶、减胶来解决。 1.可变扫描。 2.直接拉伸. 3.算出最大线,边界曲面

请详细叙述一下在PROE3.0中怎样由曲面转化成实体
网友gwgw411167704说:要转化成实体 1 单张面直接就可以加厚成实体 2 多张面需要每辆账面进行合并 如果是开放的就只能加厚 封闭的既可以加厚成壳也可以实体化 3 如果是其他格式转换的曲面 就比较麻烦 有可能会出现破面 破面的地方或许相交或许没连上或许多了一张面 总之他以不同于深紫色的线段显示 要想修复必须对曲面进行编辑定义 几何里面手动和自动修复 也可以尝试修改设置的精度 来将破面修复。 这个需要对不同的零件做不同的处理 可以百度Hi.

creo2.0怎么把曲面上的线条去掉
网友felixmpv说:

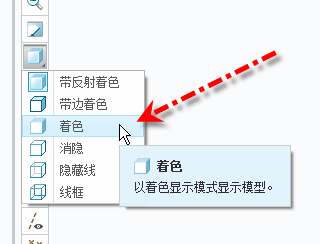

这些不是曲线,那是曲面的边界。你只是打开了模型的带边显示而已,你原来也不是一个整面,只是显示成一个面的颜色而已。切换回到普通的着色显示方式就可以了


用proe做的辅助曲面在proe里隐藏了之后,在keyshot里渲染时辅助曲面为什么还在 ?急急急!
网友Tano1986说:1、隐藏之后,点击左侧树窗口上面的“显示”,在空白处右键单击,在下拉菜单点击“保存状态”; 2、如果以上步骤还不行的话,那么完成第一步后把此模型转换为.STEP或者.IGS格式,选项选择只保存实体,再由proe打开通过接口导入keyshot,或者直接由keyshot打开!
